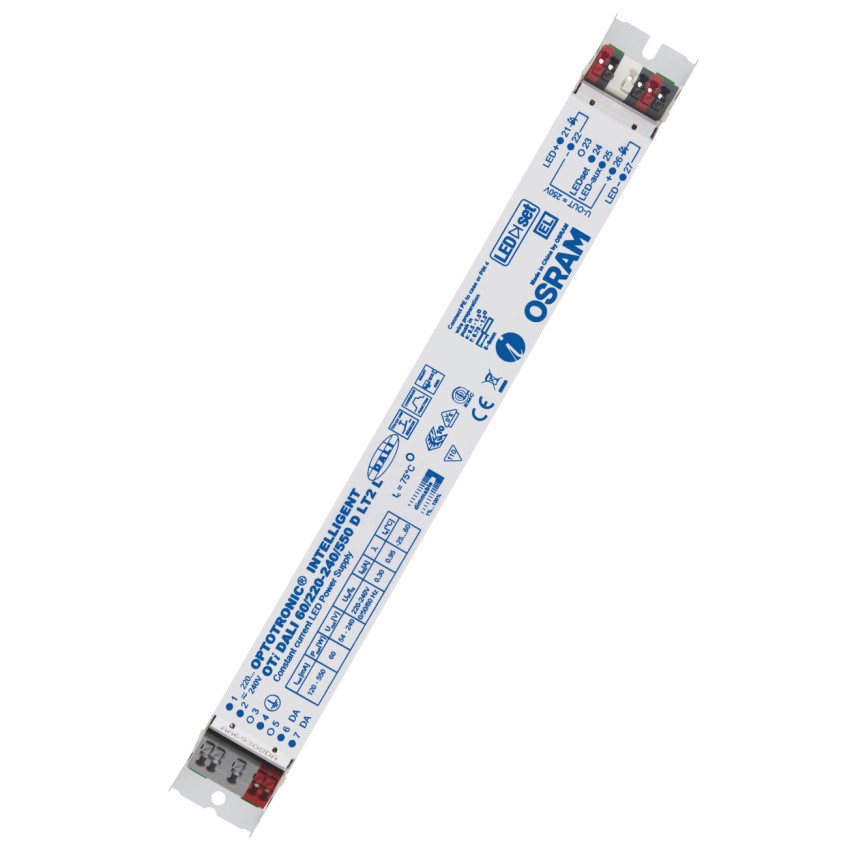

LDV OSR PŘEDŘADNÍK OTI DALI 60/220…240/550 D LT2 L 6.4…60W IP20

OTi DALI 60/220…240/550 D LT2 L

• Instalace do systémů nouzového osvětlení v souladu s IEC 61347-2-13, přílohou J


• Vhodné pro svítidla třídy ochrany I

Technické údaje

Parametry

• Jmenovité vstupní napětí: 220…240 V


• Síťová frekvence: 50…60 Hz


• Vstupní napětí AC: 198…264 V


• Vstupní napětí DC: 176…276 V


• Celkové harmonické zkreslení: < 10 %


• Účiník λ: > 0,95


• Efficiency in full-load: 92.5 %


• Výkonové ztráty přístroje: 5,0 W


• Networked standby power: ≤0.30 W


• Náběhový proud: 25 A


• Maximální počet předřadníků na 10 A (B): 15


• Maximální počet předřadníků na 16 A (B): 24


• Maximální počet předřadníků na 25 A (B): 37


• Izolační napětí (L/N-zem): 2 kV


• Izolační napětí (L-N): 1 kV


• Jmenovité výstupní napětí: 54…240 V


• U-OUT (pracovní napětí): < 250 V


• Jmenovitý výstupní proud: 120…550 mA


• Output current LEDset open: 60 mA


• Output current LEDset shorted: 120 mA


• Default output current: 60 mA


• Tolerance výstupního proudu: ±3 %


• Zvlnění výstupního proudu (100 Hz): < 1 %


• Output PSTLM: ≤1


• Output SVM: ≤0.4


• Jmenovitý výstupní výkon: 6,4…60 W¨


• Maximální výstupní výkon: 60 W


• Galvanické oddělení: Non isolated

Rozměry & váha

• Rozteč montážních otvorů po délce: 270,0 mm


• Váha výrobku: 205,00 g


• Průřez kabelu, vstupní strana: 0,5…1,5 mm²


• Průřez kabelu, výstupní strana: 0,5…1,5 mm²


• Délka odizolovaných vodičů, vstupní str.: 8,5…9,5 mm


• Délka odizolovaných vod., výstupní str.: 8,5…9,5 mm


• Délka: 280,0 mm


• Výška: 21,0 mm


• Šířka: 30,0 mm

Barvy & materiály

• Materiál pouzdra: Metal

Teploty a provozní podmínky

• Rozsah okolní teploty: -25…+60 °C


• Maximální teplota ve zkušebním bodě tc: 75 °C


• Maximálníteplota krytu při poruše: 110 °C


• Skladujte při teplotách od… do: -25…85 °C


• Povolená relativní vlhkost během provozu: 5…85 %

Životnost

• Střední doba života předřadníku: 50000 / 100000 h

Další údaje o produktu

• Zapouzdřený: Ne

Vlastnosti

• Programming interface: DALI, LEDset


• Stmívatelnost: Ano


• Rozhraní pro stmívání: DALI-2 / Touch DIM / Touch DIM Sensor


• Rozsah stmívání: 1…100 %


• Způsob stmívání: Full analogue dimming


• Ochrana proti přehřátí: Automatické vypnutí, vratné


• Ochrana proti přetížení: Automatické vratné


• Ochrana proti zkratu: Automatické vratné


• Zkouška naprázdno (bez zátěže): Ano


• Intended for no-load operation: Ne


• Max. délka kabelu: 2,0 m


• Vhodné pro svítidla s třídou ochrany: I


• Vhodné pro nouzové osvětlení: Ano


• Typ připojení, vstupní strana: Přítlačná svorka


• Typ připojení, výstupní strana: Přítlačná svorka


• DALI-2 Energy Data: Ano


• Control interface: DALI


• Number of channels: 1


• DALI-2 Diagnostic Data: Ano

Programming

• Programming device: DALI magic


• Tuner4TRONIC: Ano


• Tuner4TRONIC Field App: Ano

Programmable features

• DALI-2 Luminaire Data: Ano

Certifikáty & standardy

• Povolení – schválení: CE / EL / VDE-ENEC / VDE-EMC / EAC / CCC / BIS / RCM


• Standardy: Podle EN 61347-1/Podle EN 61347-2-13/Podle EN 55015/Podle EN 61547/Podle EN 61000-3-2/Podle EN 62384/Podle EN 62386


• Druh ochrany: IP20

Informace k balení

• EAN: 4052899494206


• Jednotka: UNV


• Kus: 1


• Rozměry: 280mm x 30mm x 21mm


• Hmotnost: 205.00g


• Objem: 0.18dm³
